网络拓扑结构定义了网络中设备（节点）与传输介质之间的物理或逻辑连接方式。选择正确的拓扑结构直接影响网络的性能、可靠性、扩展性和成本。本文将全面介绍各种网络拓扑结构，帮助您构建清晰的认知框架。
1. 总线拓扑 (Bus Topology)
结构：所有设备通过接口连接到一条共享的主干电缆（总线），总线两端有终端匹配器。
特点：
- 结构简单，布线成本低。
- 任何节点发送的数据都会沿总线双向传播，所有节点都能收到。
- 需要介质访问控制机制（如 CSMA/CD）来避免冲突。
优点：
- 易于安装，适合小型网络。
- 节点故障通常不影响整个网络（除非总线断裂）。
缺点：
- 总线故障会导致全网瘫痪。
- 网络扩展受限，冲突随节点增加而增多。
- 故障诊断困难。
典型应用：早期以太网（10BASE5、10BASE2）。

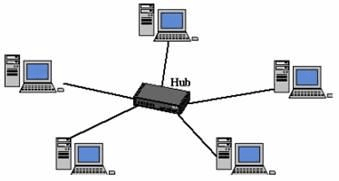

2. 星型拓扑 (Star Topology)
结构：所有设备连接到一个中心设备（如交换机、集线器），中心设备负责转发数据。
特点：
- 中心节点是单点故障源。
- 每个设备独占一条链路，便于故障隔离。
- 易于扩展和维护。
优点：
- 单节点故障不影响其他节点。
- 添加或移除设备方便。
- 易于监控和管理。
缺点：
- 中心设备故障导致全网瘫痪。
- 需要更多电缆，成本较高。
典型应用：现代以太网局域网（使用交换机）。
3. 环型拓扑 (Ring Topology)
结构：设备连接成一个闭合环路，数据沿一个方向（或两个方向）逐站传递。
特点：
- 每个节点与前一个和后一个节点直接相连。
- 常用令牌传递机制控制访问。
优点：
- 无冲突，性能稳定。
- 适合光纤部署。
缺点：
- 单节点故障可能导致全网中断（除非使用双环）。
- 添加或移除节点会中断网络。
- 故障诊断较复杂。
典型应用：令牌环网（Token Ring）、FDDI。
4. 树型拓扑 (Tree Topology)
结构：分层结构，根节点连接多个子节点，子节点再连接下层设备，形成层次化的星型网络。
特点：
- 是星型拓扑的扩展，融合了总线与星型的优点。
- 适合大型网络划分层级。
优点：
- 易于扩展，适合结构化布线。
- 可以隔离不同分支的故障。
缺点：
- 根节点故障影响整个网络。
- 依赖主干链路。
典型应用：企业级网络、校园网。
5. 网状拓扑 (Mesh Topology)
结构：节点之间有多条路径互联，分为全网状（全连接）和部分网状（部分连接）。
特点：
- 提供冗余路径，可靠性极高。
- 配置复杂，成本高。
优点：
- 容错能力强，单点故障不影响整体。
- 可优化流量路由。
缺点：
- 布线成本极高（尤其全网状）。
- 管理复杂。
典型应用：核心互联网主干、军事网络、关键业务广域网。
6. 混合拓扑 (Hybrid Topology)
结构：结合两种或多种基本拓扑，形成复合结构。
特点：
- 实际网络常采用混合拓扑。
- 例如星型-总线、星型-环型。
优点：
- 灵活，可根据需求设计。
- 兼顾成本与可靠性。
缺点：
- 设计和管理复杂，需要专业人员维护。
典型应用：大型企业网络、园区网。
7. 点对点拓扑 (Point-to-Point Topology)
结构：两个节点之间直接连接，专享链路。
特点：
- 最简单的拓扑。
- 常用于广域网连接。
优点：
- 简单、高效、安全。
缺点：
- 扩展性差，仅适用于两点通信。
典型应用：租赁线路、拨号连接、VPN 隧道。
8. 菊花链拓扑 (Daisy Chain Topology)
结构：设备串联连接，数据依次传递，类似环型但非闭合。
特点：
- 通常在小型网络中用于简单扩展。
优点：
- 布线简单。
缺点：
- 中间节点故障会中断下游连接。
典型应用：某些串行通信、USB 设备连接。
9. 环形拓扑的变体
- 双环拓扑：提供备用路径，提升容错能力。
- 折叠环：物理上是星型，逻辑上是环型。
比较
| 拓扑类型 | 可靠性 | 成本 | 扩展性 | 典型场景 |
|--------|-------|------|--------|----------|
| 总线 | 低 | 低 | 差 | 早期 Ethernet |
| 星型 | 中 | 中 | 好 | 现代 LAN |
| 环型 | 中 | 中 | 一般 | 令牌环、FDDI |
| 树型 | 中高 | 中高 | 好 | 企业网 |
| 网状 | 高 | 高 | 好 | 核心骨干 |
| 混合 | 高 | 可变 | 优秀 | 大型网络 |
| 点对点 | 高 | 低 | 差 | 广域网连接 |
| 菊花链 | 低 | 低 | 一般 | 串行通信 |
选型建议
- 小型办公/家庭：星型拓扑（交换机为中心）。
- 大型企业：树型或混合拓扑，核心层使用部分网状。
- 高可用需求：网状拓扑或双环拓扑。
- 低成本临时网络：总线或菊花链（但不推荐用于关键业务）。
网络拓扑结构是网络设计的基石。理解各种拓扑的优劣，能帮助您在性能、成本、可靠性之间做出最佳平衡。随着 SDN、云网络和物联网的发展，逻辑拓扑与物理拓扑的分离将成为常态，但基本拓扑原理仍将长期适用。
